CBF系列-四工位

CBF-64S

平面外形图（点击放大查看）

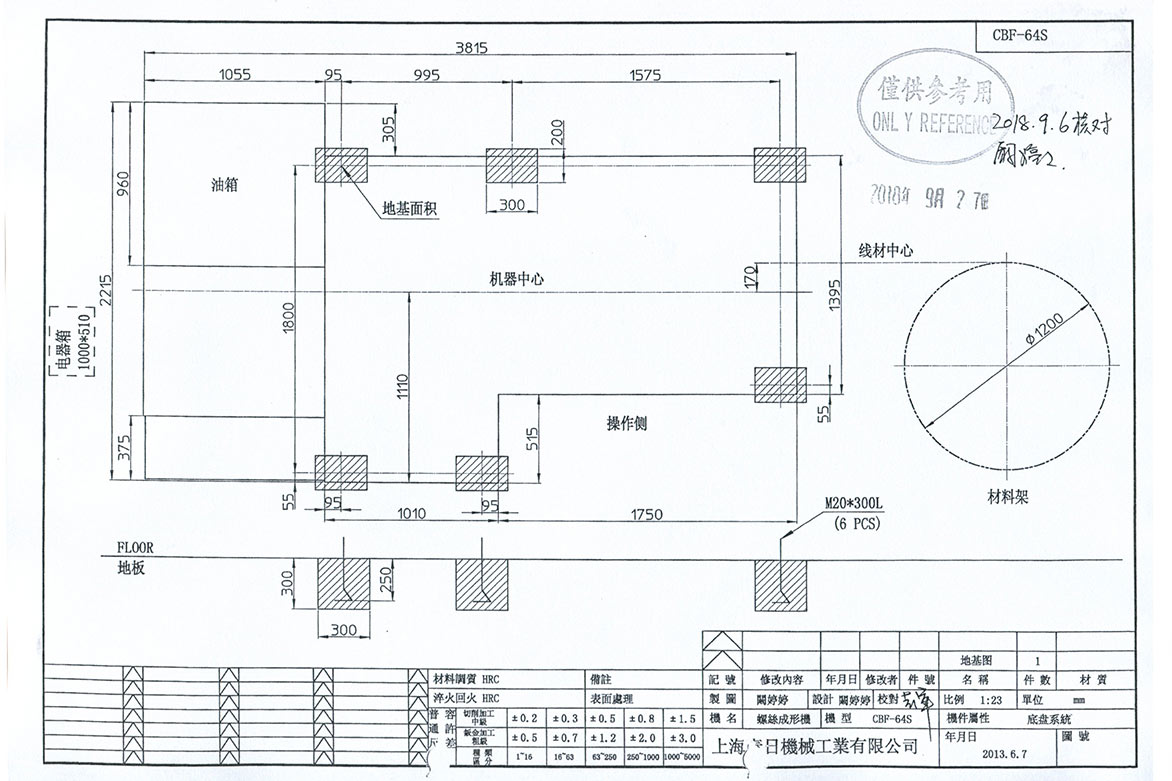

平面地基图（点击放大查看）

主要参数

机器型号	单位	CBF-44S	CBF-64S	CBF-84S	CBF-84SM	CBF-84L	CBF-84LL	CBF-104S	CBF-104L	CBF-104LL	CBF-134L	CBF-134LL	CBF-164S	CBF-164LL	CBF-164UL	CBF-204L	CBF-204LL	CBF-254S	CBF-254L
工位数	No.	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4
压造力	kgs	16000	40000	60000	60000	80000	80000	80000	80000	90000	120000	120000	210000	210000	210000	350000	350000	430000	430000
最大剪断直径	mm	φ5	φ8	φ10	φ10	φ10	φ10	φ12	φ12	φ12	φ15	φ15	φ18	φ18	φ18	φ23	φ23	φ26	φ30
最大剪断长度	mm	66	95	100	100	155	230	133	185	230	190	285	195	350	500	240	360	253	320
最高速度	pcs/min	180~300	140~240	120~200	120~160	140	120	95-160	80~150	55~110	75~120	45~80	70~110	40~70	35~50	55~80	40~65	40~60	35~62
冲具通出行程	mm	10	15	26	26	26	30	20	30	30	50	45	30	46	60	48	46	50	46
打模通出行程	mm	56	80	85	85	140	215	110	160	215	160	280	170	320	480	220	325	180	280
主滑台行程	mm	114	136	140	140	230	320	190	260	336	270	380	260	490	690	346	496	330	446
主电机功率	kW	7.5	15	22	22	22	22	30	30	30	37	37	55	55	75	55	75	90	90
剪模外形尺寸	mm	φ42x30L	φ30x45L	φ35x50L	φ35x62L	φ35x60L	φ35x60L	φ45x59L	φ45x59L	φ45x59L	φ63x69L	φ55x70L	φ60x90L	φ64x100L	φ74x105L	φ75x120L	φ75x120L	φ80x130L	φ99x150L
冲具外形尺寸	mm	φ31x65L	φ40x90L	φ45x115L	φ45x115L	φ45x115L	φ45x115L	φ53x115L	φ53x112L	φ53x112L	φ60x178L	φ60x1229L	φ75x185L	φ75x185L	φ75x250L	φ90x215L	φ90x215L	φ120x270L	φ120x270L
打模外形尺寸	mm	φ38x85L	φ50x115L	φ60x120L	φ60x120L	φ60x165L	φ60x240L	φ75x135L	φ75x185L	φ75x240L	φ86x190L	φ86x305L	φ100x190L	φ100x345L	φ100x510L	φ125x240L	φ125x345L	φ140x250L	φ148x300L
模具间距	mm	46	60	80	80	80	80	94	94	94	110	110	120	120	120	140	140	160	160
机器重量	kgs	6500	10000	14500	14500	21000	23000	18000	21000	24500	26000	38000	43000	60000	80000	62000	75000	105000	131000
可制螺丝直径	mm	2~4	3~6	5~8	5~8	5~8	5~8	6~10	6~10	6~10	8~12.7	8~12.7	10~16	10~16	10~16	12~20	12~20	14~25.4	16~25.4
可制螺丝头下长度	mm	6~50	10~75	15~77	15~77	30~130	70~205	15~102	20~152	70~205	25~152	75~262	20~152	100~305	150~460	25~200	100~305	外六角35~175 内六角35~165	60~254

选配附件

CE电控
CH系列
CPR系列
L型输送带
伺服电机
电动材料架
电动后通调整机构
监控器
气动冷却管
油雾过滤器

多工位系列

悬臂吊
油烟净化器
抽油泵
寸动操作手柄
手轮脉冲
十字型材料架
检验料斗
气压式矫直机
L型输送带
快速换模装置
翻转大张钳
曲轴和滑台温度监控装置

悬臂吊

油烟净化器

抽油泵

寸动操作手柄

手轮脉冲

十字型材料架

检验料斗

气压式矫直机

L型输送带

快速换模装置

翻转大张钳

曲轴和滑台温度监控装置
